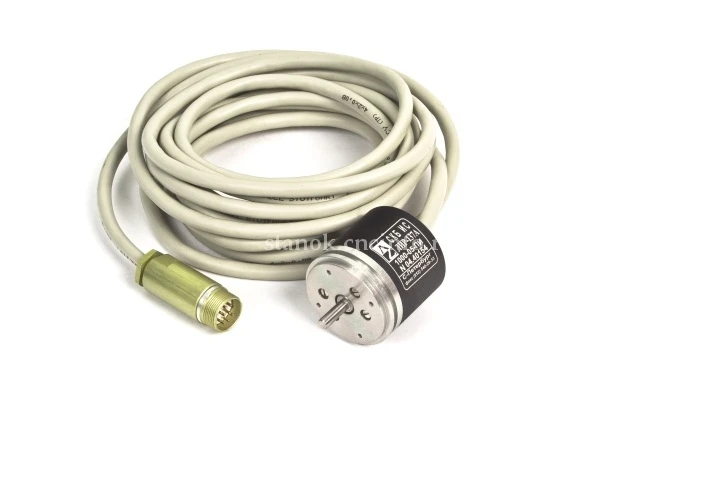

Датчик угловых перемещений ЛИР-137 СКБ ИС
Преобразователи угловых перемещений предназначены для информационной связи по положению позиционируемого объекта с устройством числового программного управления (УЧПУ) или устройством цифровой индикации (УЦИ). К этому классу преобразователей принадлежат опто-электронные растровые преобразователи ЛИР.
Особенность угловых опто-электронных растровых преобразователей заключается в использовании в качестве меры угла поворота шкалы, являющейся носителем регулярного и кодового растров. Возможность нанесения штрихов растров с субмикронной точностью на материалы с заданным коэффициентом линейного расширения, стабильность их геометрического положения, достаточно высокая степень защищённости конструктивного исполнения, а также их высокая устойчивость к внешним воздействиям обеспечили растровым преобразователям широкий спектр областей промышленного и научного применения.
ООО «Эффективное производство» - официальный партнер компании СКБ ИС.
Датчик предназначен для измерения угловых перемещений.
Малогабаритный инкрементный преобразователь угловых перемещений (инкрементный энкодер).
Принцип действия: фотоэлектрический.
Диаметр корпуса 36,5 мм.
Разрешающая способность до 720000 дискрет на оборот.
Напряжение питания: +5 В.
Цельный вал
Может быть использован для замены импортных датчиков.
Применение
Инкрементные угловые фотоэлектрические датчики (инкрементные энкодеры) СКБ ИС широко применяются в продукции станкостроительных заводов, робототехнических комплексах, системах технологического и промышленного контроля, а так же во всевозможных измерительных устройствах, работающих в жестких условиях эксплуатации и требующих высокоточной регистрации угловых перемещений объекта (наклон, поворот, вращение). Ниже перечислены примеры применения инкрементных угловых фотоэлектрических датчиков (инкрементных энкодеров)
Модернизация станков
При модернизации станков для замены импортных энкодеров (угловых датчиков), осуществляющих высокоточную регистрацию углового перемещения вала.
Системы автоматического регулирования
В системах автоматического регулирования в цепях обратной связи по скорости в качестве импульсного датчика скорости вращения вала.
В системах автоматического регулирования в цепях обратной связи по частоте в качестве импульсного датчика частоты вращения вала.
В системах автоматического регулирования в цепях обратной связи по положению в качестве импульсного датчика положения вала.
| Разрешающая способность преобразователя | до 720000 дискрет/оборот |
| Диаметр корпуса, мм | 37 |
| Особенность конструкции | Цельный вал |
| Модификация преобразователя |
А |
| Конструктивное исполнение | 3; 4 |
| Напряжение питания, В | +5 |
| Ток потребления не более, мА | 120 |
| Выходной сигнал | СН (~1 В) ПИ (TTL) |
| Количество штрихов на измерительном лимбе |
100 ; 180 ; 200 ; 250 ; |
| Коэффициенты интерполяции |
1 |
| Интервал рабочих температур °С | от 0 до +70 от -40 до +85 |
| Класс точности | 7 класс ±75" 8 класс ±150" |
| Степень защиты от внешних воздействий | IP64 |
| Масса (без кабеля) | 0,09 кг |
| Максимальная скорость вращения вала, об./мин. | 10000 об/мин |
| Вибрационное ускорение в диапазоне частот (55...2000) Гц | ≤ 100 м/с2 |
| Момент трогания ротора (20°C) | ≤ 1х10-3 Н·м |
| Допустимая осевая нагрузка на вал | ≤ 5 Н |
| Допустимая радиальная нагрузка на вал | ≤ 5 Н |
| Ударное ускорение | ≤ 300 м/с2 |
| Момент инерции ротора | 3,0х10-7 кг·м² |
